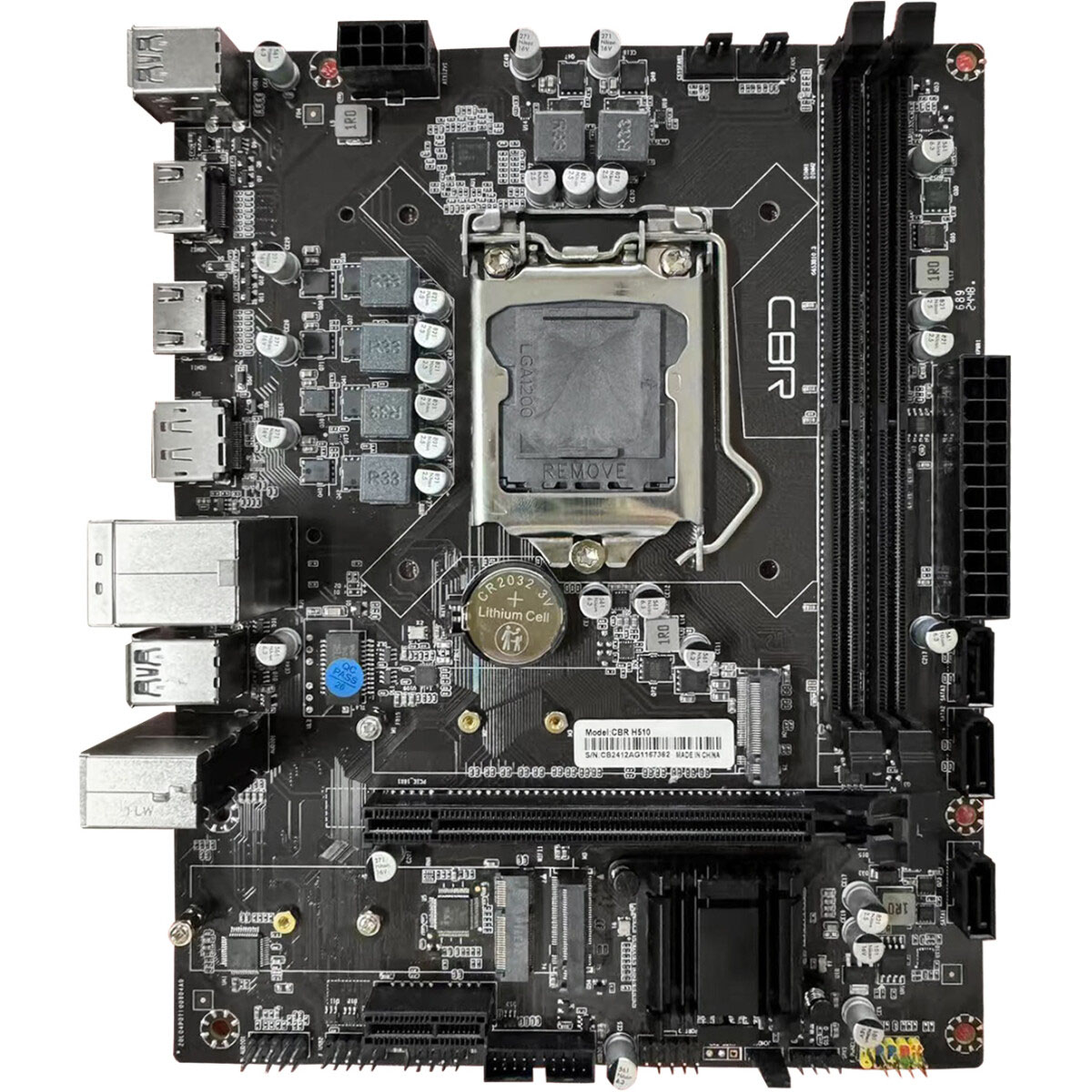

CBR H510 OEM

Материнская плата CBR H510 OEM предназначена для компактных систем с процессорами Intel на сокете LGA 1200 она обеспечивает базовый набор интерфейсов и разумную расширяемость в форм‑факторе mATX.

Особенности материнской платы CBR H510 OEM

Плата сочетает компактный размер с полноценными внешними портами и современными интерфейсами хранения данных.

Основные характеристики материнской платы CBR H510 OEM

В основе — чипсет Intel H510 и поддержка сокета LGA 1200; это делает плату подходящей платформой для сборки на базе совместимых процессоров с и без встроенной графики. Конструкция ориентирована на практичную сборку стандартный набор слотов расширения и интерфейсов при компактных габаритах.

Компоновка и размеры

Форм‑фактор mATX и габариты 244×244×35 мм сокращают требования к корпусу и упрощают сборку в компактных корпусах. Чёрный цвет платы сохраняет нейтральный внешний вид внутри корпуса и вписывается в различные варианты сборки. Масса около 0,7 кг облегчает транспортировку при переносе готового шасси.

Процессоры и видео

Сокет LGA 1200 и чипсет H510 ориентируют плату на современные LGA‑1200 процессоры. Интегрированное видео доступно при установке CPU с встроенным графическим ядром, а два HDMI и порт DisplayPort на задней панели дают возможности для подключения нескольких мониторов или современного дисплея без дополнительной видеокарты.

Память и расширение хранилища

Плата оснащена двумя слотами памяти DDR4, что обеспечивает базовую апгрейд‑возможность для повышения объёма ОЗУ по мере необходимости. Для массовых хранилищ доступно три порта SATA III, а два слота M.2 позволяют установить быстрые NVMe/SSD‑модули без занятых 2,5" отсеков, обеспечивая более гибкую конфигурацию дисковой подсистемы.

Порты и подключение периферии

На задней панели доступны несколько USB‑разъёмов разного типа USB 2.0 и USB 3.0, а также сетевой RJ‑45 для гигабитного Ethernet. Внутренние разъёмы USB позволяют подключить переднюю панель корпуса или дополнительные контроллеры. Такой набор упрощает подключение периферии и устройств хранения без использования хабов.

Сеть, звук и электропитание

Сетевой контроллер Realtek RTL8111H обеспечивает соединение Gigabit Ethernet. Звуковая подсистема поддерживает 8‑канальный вывод (7.1), что пригодится в мультимедийных сценариях. Силовая часть реализована в схеме 4+1 фаз с 8‑pin разъёмом питания ATX 12 В; плата не имеет радиатора на MOSFET, поэтому при выборе компонентов и корпуса стоит учитывать организацию потока воздуха.
